380V 415V Pra Tekan Peralatan Kecepatan Tinggi Lapisan Kertas bergelombang Line Produksi Dewan

Kecepatan tinggi lapisan bergelombang Dewan Paper Pra Tekan lini produksi peralatan

Corrugator - Jenis: lapisan WJ1800-150-5

GENERALSPECIFICATIONFORMODEL: WJ 1800-150-5layer

※ Spesifikasi utama dari lini produksi

TYPE: lini produksi kertas karton WJ150-1800-Ⅱcorrugated

1, Max. lebar kertas karton: 1800mm

2, kecepatan Desain: 150mm / min

3, kecepatan Ekonomi: 120-130m / min

permintaan kertas sebagai berikut:: pernyataan (suhu permukaan peralatan tidak lebih rendah than172 ℃) * kertas kelas tidak lebih rendah dari kelas B * kertas kelembaban: 11% ± 2%

* Kapal kertas: 100-250g / m ²
* Kertas bergelombang: 100-200g / m ²

4, Flute: C, B, E (sesuai permintaan pengguna)

5, permintaan Steam:

* Kapasitas steam: 3000kg / Hr

* Tekanan uap: 1.25Mpa

* Bekerja tekanan steam: 0.8-1.1Mpa

6, listrik: 380V 50Hz 3 phase

7, total daya: sekitar 180kW permintaan daya kerja: sekitar 140kW (kecepatan penuh)

8, permintaan bengkel: 80m × 15m × 8m (menurut dasar menggambar)

arah 9, kertas: sesuai permintaan pengguna

Pengguna mempersiapkan bagian

1, boiler: 3000kg / Hr steam boiler satu set tekanan pipa 1,25 Mpa uap

2, kompresor udara, pipa udara, pipa lem

3, listrik, kabel listrik dan pipa dari daya utama untuk mengendalikan kabinet

4, air, pipa air dan ember air

5, yayasan air, listrik dan udara

6, kertas, pati, soda kaustik dan boraks

7, minyak mesin, melumasi minyak dan krim, minyak hidrolik.

8, ruang dan papan untuk insinyur instalasi dan tenaga kerja untuk instalasi.

Hidrolik Mill roll berdiri

Rem pneumatik dan musim semi kopling

Keterangan:

Mesin Pendahuluan:

* Jenis Swing.

* Max. gulungan kertas dia .: 1500mm

Panjang: 900-1800mm

* Clamping gulungan kertas, bergerak lengan kanan kiri, atas-bawah dan rotasi gulungan kertas yang hidrolik dioperasikan.

* Dukungan dua rol kertas sementara itu, satu bekerja, dan yang lain adalah untuk sparepart.

* Mengadopsi "Musim Semi kopling".

* Ketegangan Kertas dikendalikan oleh rem cakram dioperasikan pneumatik, pengaturan ketegangan dengan mudah.

preheater

Keterangan:

Mesin Pendahuluan:

* Grinding Akurat dan chrome permukaan pemanasan roller dan membungkus roller, halus dan bersinar.
* Pemanasan rol mengadopsi produk produsen profesional, melewati bangsa tekanan pembuluh teks.

* Pemanasan roller dan bungkus rol mengadopsi plating pengobatan.

* Sudut wrap Bermotor bisa cocok untuk kecepatan yang berbeda; Exact hasil pemanasan dapat disesuaikan, daerah pemanasan awal disesuaikan bermotor listrik

* Wrap rol: 2sets, satu memperbaiki roller, dan satu lainnya mengambang rol.

* Mengadopsi struktur segel kupu-kupu di kedua belah pihak, menyimpan uap dan meningkatkan efisiensi pemanasan.

* Mengadopsi metode penyegelan khusus, ikuti terlebih dahulu metode penyegelan kelas di Cina, lulus Cina penyegelan teks, dengan sertifikat.

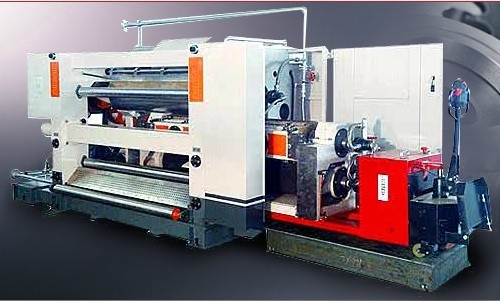

Internet Kecepatan Fingerless Jenis Single Facer SF 320C

* MUDAH GANTI FLUTE

* TOUCH SCREEN SISTEM PENGENDALIAN

* BERMOTOR MENGATUR UNIT LEM DAN INVERTER KONTROL

* System driver Gimbal. gigi individu kotak jenis drive

Keterangan:

Mesin Pendahuluan:

- DesignSpeed: 150m / min

- Rol bergelombang: φ320mm

- Fingerless vakum Jenis hisap tunggal penempuh, roller bergelombang atas dan bawah terbuat dari baja paduan 48CrMo, dengan pengobatan keras, kekerasan atas HRC58o-60o. Permukaan diperlakukan dengan baik oleh menggiling dan berlapis krom.

- Atas dan rol bergelombang rendah adalah satuan himpunan, seluruh kelompok rol bergelombang bisa bergerak dan penggantian cepat, mengubah jenis suling cepat.

- Bagian Lem yang Unit kumpulan, seluruh bagian dapat dipindahkan dengan track, menghemat waktu pemeliharaan.

- Bermotor konversi Frekuensi sebagai drive utama, gear box independen terhubung dengan tiga sumbu gimbal, Inverter untuk membuat langkah kurang regulasi kecepatan untuk menghemat daya, dan untuk menjaga satu konektor komunikasi untuk manajemen produksi

- Minyak tenggelam Jenis pelumas untuk mengurangi kebisingan tetap berjalan stabil, memperpanjang umur penggunaan gigi.

- Mengadopsi lebar Lem bermotor membagi sesuai dengan lebar kertas. Motor berjalan menganggur untuk lem aplikator gulungan menghindari lem kering. Penyesuaian untuk gap antara lem roller dan dokter rol dengan listrik atau petunjuk adalah opsional, Digital dibacakan untuk kesenjangan antara lem roll dan dokter roll opsional.

- Penyesuaian untuk roller bergelombang, roller tekanan, dan rol lem dengan sistem pneumatik.

- Dengan preheater untuk kertas liner dan perangkat semprot uap untuk medium paper

- Bantalan untuk rol bergelombang dan tekanan rol mengadopsi suhu tinggi pelumas grease untuk tetap berjalan lancar dan tahan lama.

Atas kepala Bridge

- Ketegangan vakum kontrol-Electric kontrol kertas cara

GM-C Duplex Gluer Mesin (PLC dan layar sentuh sistem)

* BERMOTOR MENGATUR UNIT LEM DAN INVERTER KONTROL

Spesifikasi:

Mesin Pendahuluan:

- Presisi tinggi terukir aplikator gulungan memastikan aplikasi lem seragam dan konsumsi lem kurang

- Menekan jenis rol dengan efisiensi manufaktur yang tinggi, kontrol pneumatik, cepat dan mudah untuk beroperasi.

- Lem makan sistem Auto-beredar diterapkan untuk menghindari lem penyetoran

- Sopir inverter kontrol motor Independent.

- Perangkat diri pemanasan mempercepat lem gel dan menciptakan ikatan lem kuat

HEAVY DOUBLE penempuh

Keterangan:

Mesin Pendahuluan:

* Pemanasan piring: 1900mm (L) x 600mm (W) x 180mm (H) × 16pcs

Terbuat dari plat baja, pelat polish.

* Pipa uap untuk pelat pemanas, dibagi menjadi 6 bagian masing-masing.

* Suhu pemanas untuk setiap bagian dapat dikontrol secara independen.

* Untuk menyesuaikan ketegangan sabuk katun atas dengan: satu set perangkat penyesuaian pneumatik,

udara silinder: dia.160mm x 250mm stroke.

* Untuk menyesuaikan ketegangan sabuk katun rendah dengan: user satu set perangkat menyesuaikan.

* Untuk membimbing sabuk kapas atas dengan: satu set perangkat penyesuaian listrik.

- DRIVER OLLSTAND 1SET

* Rol Atas: dia.640mm × 1900mm (L) dibungkus oleh menolak memakai asbesto scloth.

* Rol Bawah: dia.640mm × 1900mm (L) dibungkus oleh kain asbes menolak memakai.

* Cotton sabuk penjepit: dia.320mm × 1900mm (L) x 2 lembar Satu rol masing-masing untuk atas dan bawah, dibungkus dengan kain asbes menolak memakai.

* Dip-feed sistem pelumasan untuk gear box.

- COTTON BELT 1SET Tebal 10mm Max. Bekerja suhu 220 celcius

THIN BLADE slitter pencetak gol terbanyak

SPESIFIKASI

Mesin Pendahuluan:

- Jenis mesin adalah khusus untuk jalur perakitan bukan jenis lama skor sampah rmachine.

- Memastikan sinkronisasi berjalan dengan jalur perakitan

- Untuk menggorok sisi karton rapi, lurus, halus dan non-crushable.

- Pisau dapat diasah secara manual atau otomatis.

- Setiap pisau dapat dikontrol secara individual.

- Colorful monitor layar sentuh operasi, pengoperasian yang mudah dan memantau visual.

- Automatic anti-menyimpang, seluruh mesin dapat bergerak ke kiri dan kanan untuk mengurangi produk limbah jauh lebih

PILIHAN:

NC slitter pencetak gol terbanyak (Komputerisasi) -Full motor servo dan servo kontrol

- Pengaturan Instan: Motor Individu mendorong setiap pisau dan roda selama set-up - perubahan agar otomatis dapat dicapai dengan pencetak gol slitter - alat Komputerisasi set-up -999 pesanan kapasitas penyimpanan

- Motorized web penyimpangan mengoreksi atau kontrol otomatis sel foto web (mark celah ---- untuk lini produksi pra-cetak)

- Automatic blade - grinding perangkat - Otomatis sistem alat pelumas

- Secara otomatis sinkronisasi dengan garis dengan bantuan sistem komputer pemantauan kontrol PLC

- Main bermotor serta alat set - up motor yang frekuensi variabel dikendalikan

- Pisau tipis, W6 atau paduan keras G8, panas-diobati dengan kekerasan lebih dari 62HRC - Permukaan hard chrome - berlapis roda scoring

- Listrik bagian untuk menjadi TE (Amerika), OMRON (Jerman), SIEMENS (Jerman) atau FATEK (Taiwan)

- Pria-wanita rofile scoring - Shredder dengan sisi perangkat hisap lis independen - NOL corer

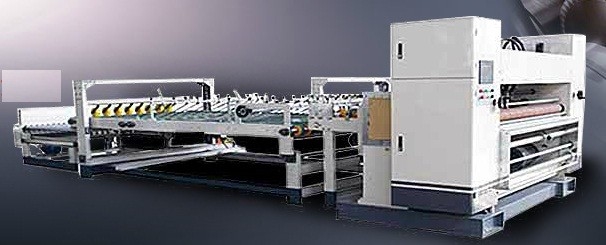

DOUBLE NC HELICAL LINTAS CUTTER

PANEL KENDALI

Mesin Pendahuluan:

- Kecepatan Mesin: 150m / min.

- Panjang Cutting: 500mm-9999mm.

- Cutting presisi: ± 1mm.

- Menggunakan pompa minyak independen dan filter koordinat dua kelompok tabung tembaga untuk mendistribusikan di posisi berbagai gigi untuk minyak, pelumas dan pendingin.

- Struktur pisau spiral, tipe melihat pisau gigi, mengurangi pemotongan obstruksi, kebisingan yang rendah.

- Pengobatan Balance: kualitas tinggi baja paduan untuk pisau tangkai, yang membantu untuk menjaga stabilitas yang baik.

- Roda Sun-bentuk press kardus di depan dan conveyer belakang. pengangkutan stabil dan bahkan dengan tekanan, yang menghindari kemacetan yang disebabkan atau rusak kardus.

- Jenis Cut-off hanya mengkonsumsi satu energi ketiga dibandingkan dengan cutter umum dengan struktur utama nya.

- Exact dan disesuaikan pada kesenjangan gigi menjamin pisau-tepi bersinggungan persis. Menjalankan balanceable.

- Sistem komputer untuk menjaga ketertiban. Manusia-mesin sistem percakapan NC. Otomatis menyesuaikan kecepatan potong oleh spesifikasi karton dan pencocokan. Layar menampilkan berbagai pesan produksi. Konsultasikan, modifikasi, penambahan yang super dan membatalkan pesanan dapat dilakukan selama menjalankan mesin.

- Jerman Sajikan sistem kontrol dalam kabinet, untuk menjaga mesin berjalan cepat dan stabil

Ganda Kertas Lembar Pengiriman

AUTOMATIC PERHITUNGAN KOMPUTER

Pembuatan lem Sistem

Keterangan: Horizontal mixer: 1 set, 950L Pembawa pot: 1 set, 350L Lem membuat storage pot: 1 set, 1000L penyimpanan penempuh Satu pot: 2 set (lini produksi 5 layer) pot lem transportasi penempuh Tunggal: 2 set (produksi 5 lapisan line) mengelem mesin pot penyimpanan: 1 set transportasi mengelem mesin pot: 1 set

Mesin Pendahuluan:

1. Pasokan tepung perekat untuk mesin penempuh tunggal dan perekatan mesin. Otomatis Jenis recycle.
2. mixer horisontal bisa confects lem dan operator lem utama dan kemudian mencampurkannya cukup dengan volume besar.
3. pompa lem mengangkut lem dari lem membuat pot penyimpanan, pasokan cukup lem untuk setiap penempuh tunggal dan perekatan mesin.
4. Pot penyimpanan dan pot pasokan semua dilengkapi dengan pencampuran perangkat, mencegah lem dari deposito.
   5 Lem membuat bagian termasuk pembawa pot, pot utama, pot penyimpanan, pompa pasokan dan pompa kembali
   6. Mengadopsi lem pasokan recycle otomatis, kelebihan lem kembali ke panci lem, tingkat kontrol lem otomatis, kembalinya dipompa ke pot penyimpanan dengan diri-pompa, lakukan otomatis diri lingkaran, menghindari lem gel dan memperkuat dalam panci lem.

7. Setelah pembuatan selesai, kembali lem kelebihan lem pot untuk waktu berikutnya untuk menggunakan.

8. pasokan Produsen mengelem membuat metode.

Intern Sistem Listrik Keterangan: daya Bekerja: 380V, kontrol listrik 50Hz: 220V, 50Hz Bisa menurut pembeli lokal untuk menyesuaikan, mengadopsi standar produk listrik lokal. Sistem Pendahuluan:

1. control bagian utama termasuk mesin penempuh tunggal, penempuh ganda, tipis slitters pisau corer, NC dipotong; membuat seluruh lini produksi kontrol koordinasi

2. kontrol pneumatik dan kontrol listrik terdiri memastikan kemajuan teknis seluruh baris kontrol.

3. Setiap kelompok mesin semua memiliki kontrol yang independen dan koordinasi kontrol dua sistem, bisa memenuhi kebutuhan yang berbeda secara terpisah operateor menggabungkan beroperasi. Mudah untuk beroperasi.

4. Produksi line dilengkapi dengan sistem alarm, mengkoordinasikan kerja antara operator.

5. Setiap mesin semua bisa menunjukkan secara terpisah kecepatan kerja mesin lainnya.

Steam Sistem internal (pipa inner) Keterangan: Boiler: 3 ton (boiler dan pipa uap utama dari boiler ke byuser lokakarya) Boiler Max tekanan: 1,3 Mpa Kerja tekanan: 1,0-1,1 Mpa Pipa suhu baris dalam: 160-210 celcius diameter pipa untuk masuk dan keluar: 48mm, 32mm Sistem Pendahuluan:

1. Pasokan sumber pemanas untuk seluruh lini produksi, memastikan suhu dan tekanan yang stabil.

2. Setiap mesin kelompok pasokan uap secara terpisah independen, mudah untuk menyesuaikan dan menghemat energi.

3. Disesuaikan tekanan untuk mengontrol suhu kerja, dengan meter untuk menonton detail.

4. Setiap unit saluran dengan mengosongkan perangkat, membuat dingin setelah pembuatan selesai.

5. Setiap pipa mengadopsi pipa baja seamless, menjamin keamanan di bidang manufaktur.

6. Setiap pipa permukaan lacquering cat anti-karat dan bubuk aluminium, lakukan perawatan noda pemeriksaan.

Instalasi dan pelatihan:

- 20 hari untuk instalasi, penjual akan mengirimkan 1-2 insinyur untuk pabrik pembeli untuk menginstal lini produksi papan kertas bergelombang.

- 15 hari untuk operator pelatihan

- The forklift, listrik, kabel listrik dari maine lectric kontrol kabinet untuk bergelombang produksi karton garis kontrol kabinet harus menanggung berkisar oleh pembeli.

- Pemanas steam boiler akan diatur oleh pembeli sebelum instalasi.

Dasar:

- Yayasan gambar akan dikirim ke pembeli setelah mendapatkan uang muka.
