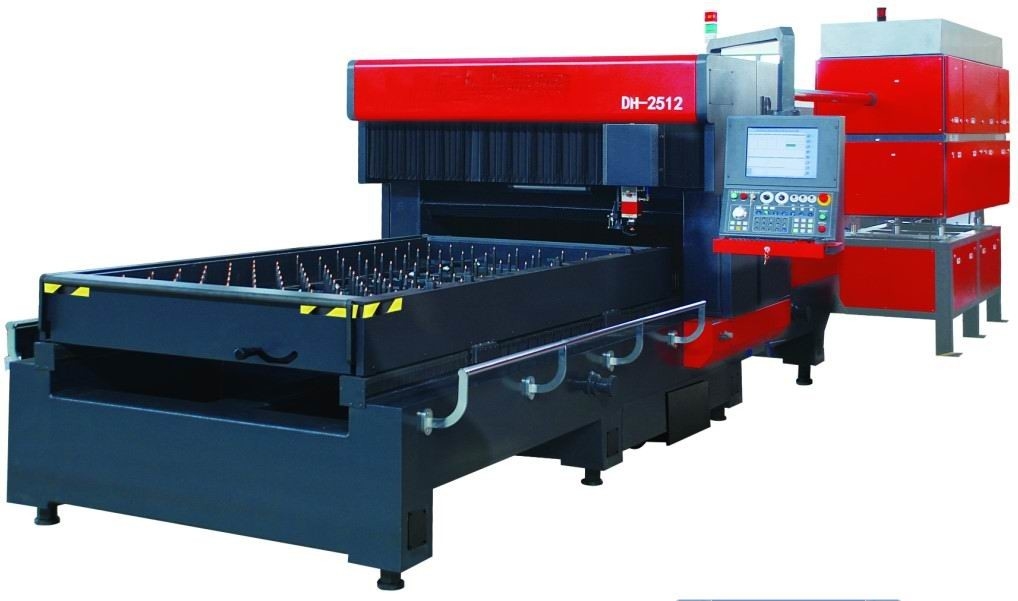

Mesin Pemotong Laser Dengan Generator Aliran Cepat 2200W Kecepatan 1,8M / Min Untuk Pembuatan Dieboard
Seri produk mesin pemotong laser:
Konfigurasi dan parameter rinci mesin pemotong laser
1. Alat mesin mengadopsi desain struktur gantry, yang membuat alat mesin lebih stabil dan andal, dan memiliki ukuran kecil.
2. Mesin pemotong laser switching logam dan non-logam otomatis, benar-benar mewujudkan satu mesin untuk berbagai kegunaan.
3. Menggunakan sekrup bola presisi dan pemandu linier sebagai elemen transmisi, akurasi tinggi, kecepatan cepat, kecepatan lari maksimum (tanpa beban) 24m / mnt, akurasi pemosisian ± 0,03mm / m, akurasi pemosisian ulang ± 0,01mm.
4. Menggunakan sistem kontrol numerik khusus laser PA, menggabungkan laser dan sistem kontrol alat mesin menjadi satu.Dengan pengembangan HMI, CNC, dan PLC, menurut metode paling canggih di dunia, menggunakan WINDOWS sebagai platform operasi, pemotongan berorientasi laser yang dikembangkan secara independen Sistem operasi mesin mengintegrasikan pemotongan laser fungsi kontrol energi berpemilik, fungsi operasi mesin, fungsi operasi laser, perpustakaan proses pemotongan ahli, diagnosis jarak jauh dan fungsi lainnya.
5. Dilengkapi dengan pemrograman otomatis CAD / CAM khusus dan perangkat lunak bersarang otomatis, yang nyaman untuk menggambar dan memprogram dalam produksi, dan menghemat bahan baku secara maksimal, dan menyesuaikan fungsi khusus dari proses pemotongan.
6. Sistem penghilangan debu simultan untuk area atas dan bawah diadopsi.Limbah pemotongan dijatuhkan dari hopper ke dalam mobil limbah, yang memudahkan operator untuk membersihkannya secara teratur.
7. Sensor kapasitif US LASERMECH (memotong logam), memotong kepala dengan dudukan lensa fokus tipe laci, sangat nyaman untuk mengganti dan membersihkan lensa;itu dapat dipertukarkan dengan lensa 7,5 dan 5 , dan dapat diubah ke papan kapan saja selama pemotongan dengan kenop panel.Jarak muka untuk memastikan kualitas pemotongan.Menambahkan perlindungan benturan kepala pemotongan.
8. Mengadopsi jalur cahaya tertutup dan penghilangan debu tekanan positif untuk memastikan masa pakai lensa.
9. Semua komponen sirkuit gas adalah komponen impor.Desainnya canggih dan dapat diandalkan.Itu dapat dilengkapi dengan tiga gas pemotongan yang berbeda pada saat yang sama dan dapat dipilih secara bebas.Pada saat yang sama, tekanan panel dapat diubah kapan saja selama pemotongan.Seluruh sistem pneumatik mengadopsi desain tahan tekanan tinggi.Saat memotong pelat baja tahan karat, tekanan nitrogen dapat mencapai 2.0Mpa, yang menjamin stabilitas sistem pneumatik dan dengan demikian kualitas bagian pemotongan.
10. Teknologi eksklusif pemotongan laser yang unik, penyesuaian kemiringan daya laser respons berkecepatan tinggi, pembersihan nosel otomatis, meninju berkecepatan tinggi, gerakan melompat katak, reposisi dan pemotongan kembali.
Model mesin pemotong laser: HY-2512-S2200
maks.ukuran pemotongan |
2500 × 1250 | mm |
sumbu X | 2550 | mm |
sumbu Y | 1250 | mm |
sumbu Z | 100 | mm |
Akurasi posisi sumbu X dan Y |
±0,03/m | mm |
Akurasi pengulangan posisi X dan Y | ±0,02/m | mm |
Tabel maks.kecepatan bergerak | 24 | m/mnt |
Generator | Kekuatan yang berbeda | |
Cara gerakan | Mesin tipe gantry tetap, struktur ringan campuran | |
Cara mengemudi | Sekrup bola presisi + panduan linier | |
Perlindungan keamanan | Perlindungan sepenuhnya tertutup dari area pemotongan |
Dengan perlindungan interlock keamanan yang komprehensif |
sistem CNC | PA |
Diimpor dari Jerman (bukan laser Hans buatan China) |
Memotong perlindungan benturan kepala |
Lindungi mekanisme sumbu Z | |
Yang lain |
Asap knalpot dan debu | |
Troli pengumpul barang bekas | ||
Kabinet kontrol listrik disegel terhadap debu dan kelembaban | ||
Pencahayaan area kerja | ||
Pita peringatan kerja | ||
Fungsi yang diperluas | Antarmuka perangkat lunak dan perangkat keras umum dicadangkan untuk produksi cerdas berikutnya | |
Metode pemasangan laser |
Tetap |
Bingkai tempat tidur |
Diselingi pengelasan, seluruh tungku anil. |
sistem CNC |
Sistem CNC kinerja tinggi laser PA Jerman Komposisi: (1) dengan 15 layar datar berwarna (2) Fungsi penyesuaian jarak internal (3) Fungsi baca-maju adaptif (4) Teknologi penyesuaian adaptif tingkat lanjut (5) Fungsi kontrol energi laser |
Penggerak servo | Yaskawa |
Sekrup tanah presisi | Pelumasan rel THK Jepang dan sistem perlindungan segel |
Panduan Linier | Panduan Bola Linear Presisi Jepang THK |
bantalan |
Bantalan Sudut Dorong Presisi Jepang NSK |
Kepala pemotongan laser | Desain independen dengan fungsi khusus untuk memperpanjang umur lensa pemfokusan |
Komponen Pneumatik |
SMC yang diimpor, Airtac Komposisi: (1) Katup pengurang tekanan (2) Katup throttle, katup periksa, katup bola (3) Relai tekanan (4) Silinder (5) Katup solenoida (6) Tiga bagian utama pneumatik Tiga sistem konversi otomatis gas, dikontrol langsung oleh perpustakaan proses, sistem pemotongan tekanan tinggi |

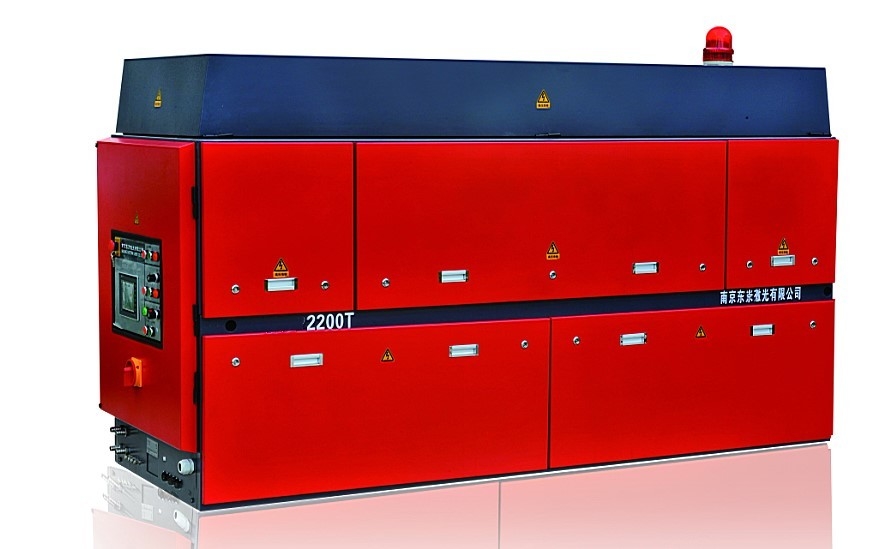

1) Struktur internal laser CO2 industri DH-2200W lebih kompak dan berukuran kecil, yang memfasilitasi pemasangan seluruh mesin.
2) Pompa Roots yang diimpor memiliki keunggulan ukuran kecil, kinerja stabil, sistem perlindungan sempurna dan dapat bekerja pada frekuensi yang lebih tinggi.
3) Eksitasi catu daya switching teknologi serba digital yang unik, efisiensi tinggi, ukuran kecil, konsumsi internal kecil, tanpa pendingin air, hemat daya, dan biaya pengoperasian rendah.Desain catu daya switching modular, perlindungan terendam oli untuk bagian tegangan tinggi.Solusi yang sangat baik untuk masalah isolasi.Setiap saluran dapat bekerja secara independen dalam kontrol.
4) Rangka pendukung rongga resonansi yang dihasilkan oleh pengenalan teknologi perusahaan Jerman memiliki stabilitas yang baik dan tidak ada bahaya tersembunyi dari percikan api bertekanan tinggi.Tidak perlu menyelaraskan tabung pelepasan dan elektroda untuk pemeliharaan dan penggantian.
5) Unit gas lanjutan digunakan untuk secara otomatis menyesuaikan jumlah gas campuran melalui daya dan kemudian mengalir ke area penyangga dan kemudian masuk ke rongga.Memiliki pengisian cepat, pemompaan cepat, dan istilah surya.
6) Stabilitas termal yang sangat baik Desain rongga resonansi melindungi semua lensa di rongga, membuat lensa lebih lama dalam masa pakai dan memastikan daya laser dan stabilitas mode.Selain itu, rongga memiliki struktur yang sederhana, pelurusan yang mudah, dan faktor keamanan yang tinggi.
7) Semua fungsi laser, termasuk generator pulsa pemrograman, perubahan tekanan rongga, dan perawatan harian, ditangani oleh perangkat lunak antarmuka, yang mudah dioperasikan.Sekarang telah diintegrasikan ke dalam sistem kontrol alat mesin untuk mencapai kontrol mesin yang benar-benar terintegrasi dan komunikasi digital penuh dengan laser.
8) Alat mesin dapat langsung memilih berbagai mode kerja laser melalui bus.Kombinasi pulsa super, pulsa gerbang, dan gelombang kontinu dapat digabungkan secara sewenang-wenang untuk memenuhi berbagai persyaratan pemrosesan yang kompleks
pertunjukan | Parameter |
panjang gelombang | 10.6um |
Daya keluaran terukur | 1500W |
Daya keluaran Maks. | 1600W |
Stabilitas daya keluaran | ±2% Terus Menerus |
Rentang yang dapat disesuaikan daya keluaran gelombang kontinu |
20w~maks |
Ukuran tempat | 18mm |
mode |
TEM10*Polarisasi linier 45 ° ke bidang horizontal |
Rentang frekuensi pulsa yang dapat disesuaikan | 0—1KHz |
Rentang disesuaikan lebar pulsa | 100us—CW |
Sumber Daya listrik |
AC 380V±5%, 50Hz 3fase, ground, 18KVA |
Air pendingin |
50L / mnt, 0,4—0,5Mpa, 20℃ Suhu minimum harus di atas titik embun Kotoran padat: 50um Kesadahan air maksimum: 15 derajat (standar Jerman) |
Suhu sekitar | 12℃—30℃ |
kelembaban lingkungan | 75% |
konsumsi gas |
35NL/jam Kemurnian: 99,996% Mengurangi konsumsi gas jika daya keluaran berkurang |
Antarmuka kerja eksternal status kerja laser dan sistem kontrol eksternal daya | Sinyal peralihan digital |
Kontrol eksternal daya keluaran | Sinyal analog 0-10V |
Indikasi jalur cahaya yang sama | Ya |
Cara bekerja | (CW), (GatedPulse) |
Pelatihan dan layanan Teknis
Garansi: 1 tahun
Selama masa garansi, jika produk kontrak rusak atau tidak dapat beroperasi secara normal karena proses produksi dan material kami, kami akan bertanggung jawab untuk memperbaiki produk kontrak secara gratis.Masa garansi adalah 12 bulan sejak tanggal penerimaan akhir produk kontrak atau 13 bulan sejak tanggal pengiriman (pertama datang pertama dilayani). Bahan habis pakai (perangkat optik, blok pengaman, badan keramik, ujung pemotong, pelumas, dll.) adalah bahan habis pakai normal dalam pekerjaan sehari-hari, terlepas dari masa garansi.
Harga di atas belum termasuk biaya pengiriman internasional dan tiket internasional untuk teknisi.Jika tabung laser perlu diganti selama garansi satu tahun dari seluruh mesin, kami bertanggung jawab untuk biaya pengiriman domestik, dan biaya pengiriman internasional dibayar oleh pelanggan.
HY-2512-S1000/1500/2200 Komponen dasar:
Bagian mesin utama: satu alat mesin dan satu generator laser
Aksesoris:
pendingin laser,
satu set kipas hisap dan pipa,
satu set filter presisi,
satu set bingkai penyesuaian laser dua dimensi,
satu set sistem panduan cahaya eksternal,
set regulator 75 kW dan aksesori kecil lainnya
Daftar komponen kunci laser (TOP GRADE)
Tidak. | Nama | Pabrikan | Negara |
pompa turbo | BECKER | Jerman | |
Pompa vakum | LEYBOLD | Jerman | |
Pelat ujung penyesuaian rongga resonansi | Teknologi ROFIN-SINAR | Jerman | |
PLC | DELTA/HITECH | Taiwan | |
kipas sangkar tupai | Jerman | ||
Probe Daya | IMPOR | ||
Layar sentuh | DELTA/HITECH | Taiwan | |
Lensa dan Cermin | II-VI | Amerika Serikat | |
Beralih catu daya | ROFIN-SINAR Tech | Jerman |
